DLR – Centro de Datos De President
Diseño de nuevo centro de datos
Información técnica
- Proyecto: Centro de datos
- Ubicación: Parque Empresarial De President, Ámsterdam, Países Bajos
- Cliente: Digital Realty
- Arquitecto: studioNWA
- Arquitecto paisajista: studioNWA
- Director de proyecto: Brysk
- Consultor de costos: Linesight
- Consultor de evaluación de impacto ambiental: Arup
- Geotechnical engineer: Arup
- Ingeniero de protección contra incendios: Arup
- Ingeniero de ascensores: Arup
- Consultor BREEAM: Arup
- Ingeniero acústico: Arup
- Ingeniero mecánico y eléctrico: Arup
- Ingeniero civil/estructural: Arup
- Consultor de seguridad: Guidepost Solutions Llc/Arup
- Contratista principal: Mercury Engineering
- Fase 1: Finalizada en 2017, consistió en la construcción del edificio PBB, junto con la infraestructura eléctrica y la adecuación de una sala de datos.
- Fase 2: Adecuación de la segunda fase, que incluye dos salas de datos adicionales, finalizada en 2017.
- Fase 3: Consistirá en la adecuación de las 4 salas de datos restantes.
Ubicación: Ámsterdam, Países Bajos
Cliente: Digital Realty
Etapas RIBA: 7 (2017)
Rol: Arquitecto de Proyecto y Representante del Cliente
Potencia IT: 11,5MW a 18M
Refrigeración IT: Enfriamiento por Aire Indirecto
Área IT: 7,200m²
Área total: 15,600m²
En 2013, studioNWA fue contratado para el diseño de un nuevo centro de datos, que comprende:
- 6 salas técnicas en planta baja, cada una con una carga de IT de 2MW, ampliable a 3MW
- Sistema de enfriamiento por aire indirecto (IAC) en los pisos técnicos ubicados en la cubierta
- Planta eléctrica adyacente a las salas de datos, tanto en planta baja como en primer piso
- Generadores en contenedores ubicados en un recinto exterior
- Instalación acreditada Tier III
- Contención de pasillos calientes que permite un enfoque flexible para las opciones de refrigeración
- Equipos para suministro ininterrumpido de energía (UPS)
- Enfriamiento por manejo de aire en áreas de planta técnica
- Protección contra incendios mediante rociadores de agua nebulizada en pisos técnicos
- Zona de Carga/Descarga con sala de desembalaje y montaje
- Amplias oficinas arrendables que incluyen servicios sanitarios, áreas de descanso, estacionamiento y otras comodidades
El Diseño
La nueva instalación de Ámsterdam es una de las incorporaciones más recientes al amplio portafolio de centros de datos de Digital Realty. Este centro de datos, diseñado específicamente para este fin, ofrece más de 20.000 m² de espacio alquilable. El diseño responde a un enfoque “de última generación” en cuanto a suministro eléctrico, refrigeración y redundancia de sistemas, con el objetivo de ofrecer la máxima flexibilidad a los inquilinos.
La instalación alberga 6 salas técnicas, de aproximadamente 1.200 m² cada una, con hasta 3.000 kW de carga IT. Además, cuenta con 3.000 m² adicionales de espacios auxiliares, distribuidos entre la planta baja y la primera planta, junto con un recinto externo de generadores que da soporte al espacio técnico. Unidades de aire indirecto instaladas en cubierta proporcionan la refrigeración, que se distribuye mediante inundación hacia las salas técnicas.
El parque empresarial De President y el municipio impusieron estrictos requisitos de diseño relacionados con la altura del edificio y la relación del volumen construido con los límites del emplazamiento.
Este requisito de que la fachada del edificio esté alineada con el límite de la vía pública, y que cuente con una abertura acristalada hacia el dominio público, no es compatible con las exigencias de un centro de datos. Sin embargo, mediante el uso de un muro de seguridad falso en el borde de la acera y un bloque de oficinas separado con una fachada curva acristalada, se lograron cumplir los requerimientos de diseño impuestos.

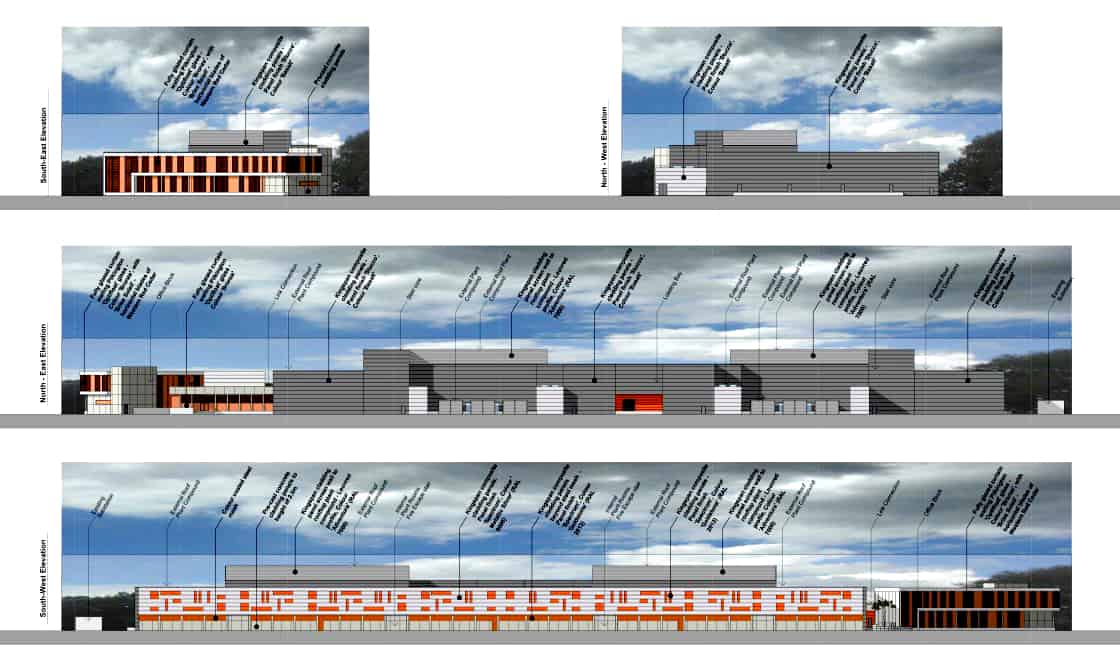

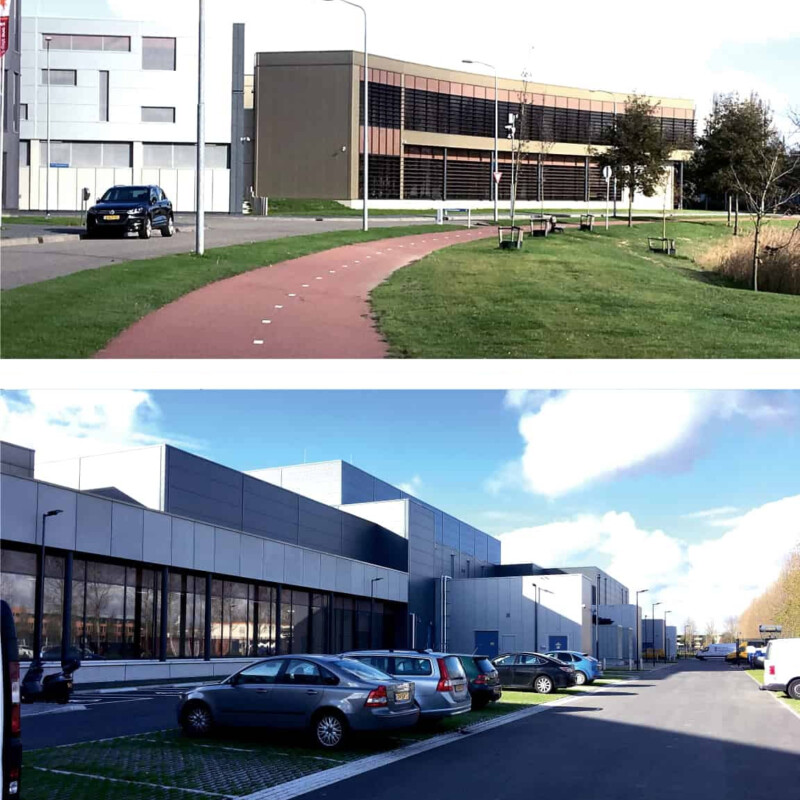

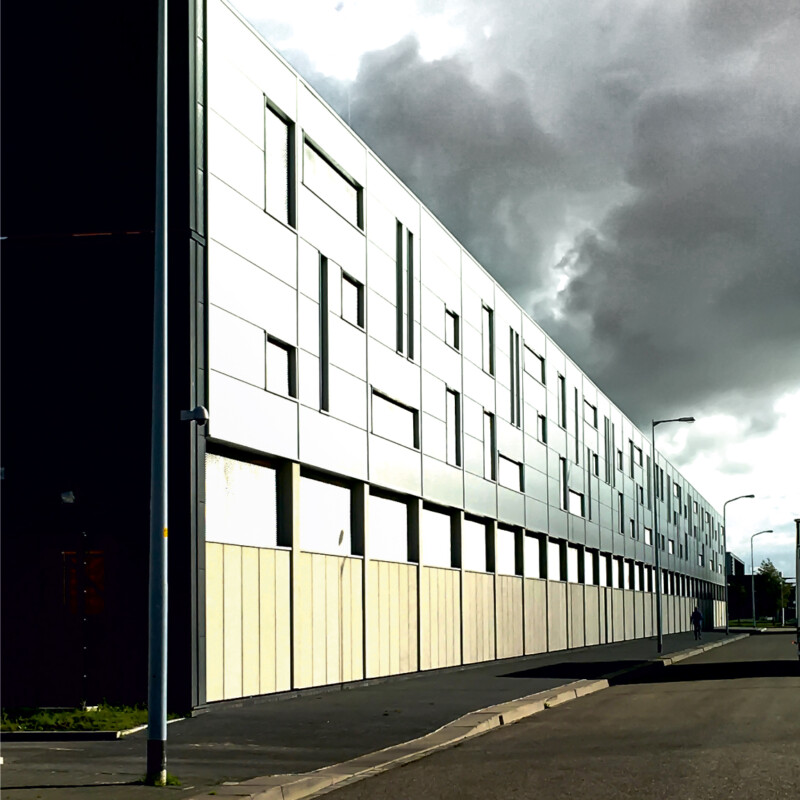

La masa del edificio cumple con los requisitos funcionales de un centro de datos. El uso de materiales variados para el revestimiento, desde paneles sólidos de hormigón prefabricado y paneles metálicos compuestos con recubrimiento de color, hasta acristalamientos de altura completa, satisface tanto la necesidad de seguridad como la estética requerida para el diseño urbano.

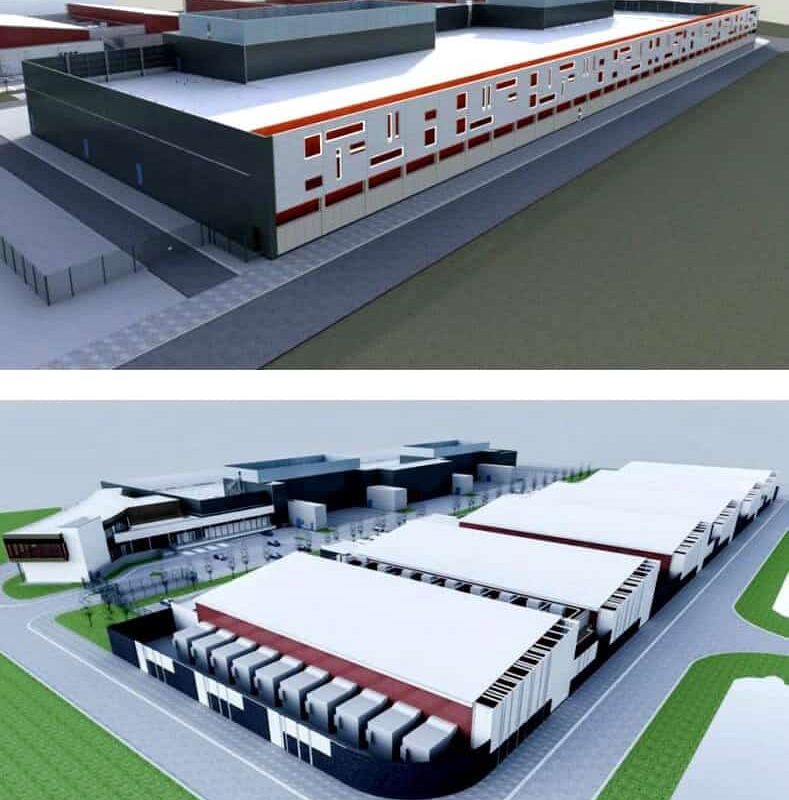

La masa del edificio

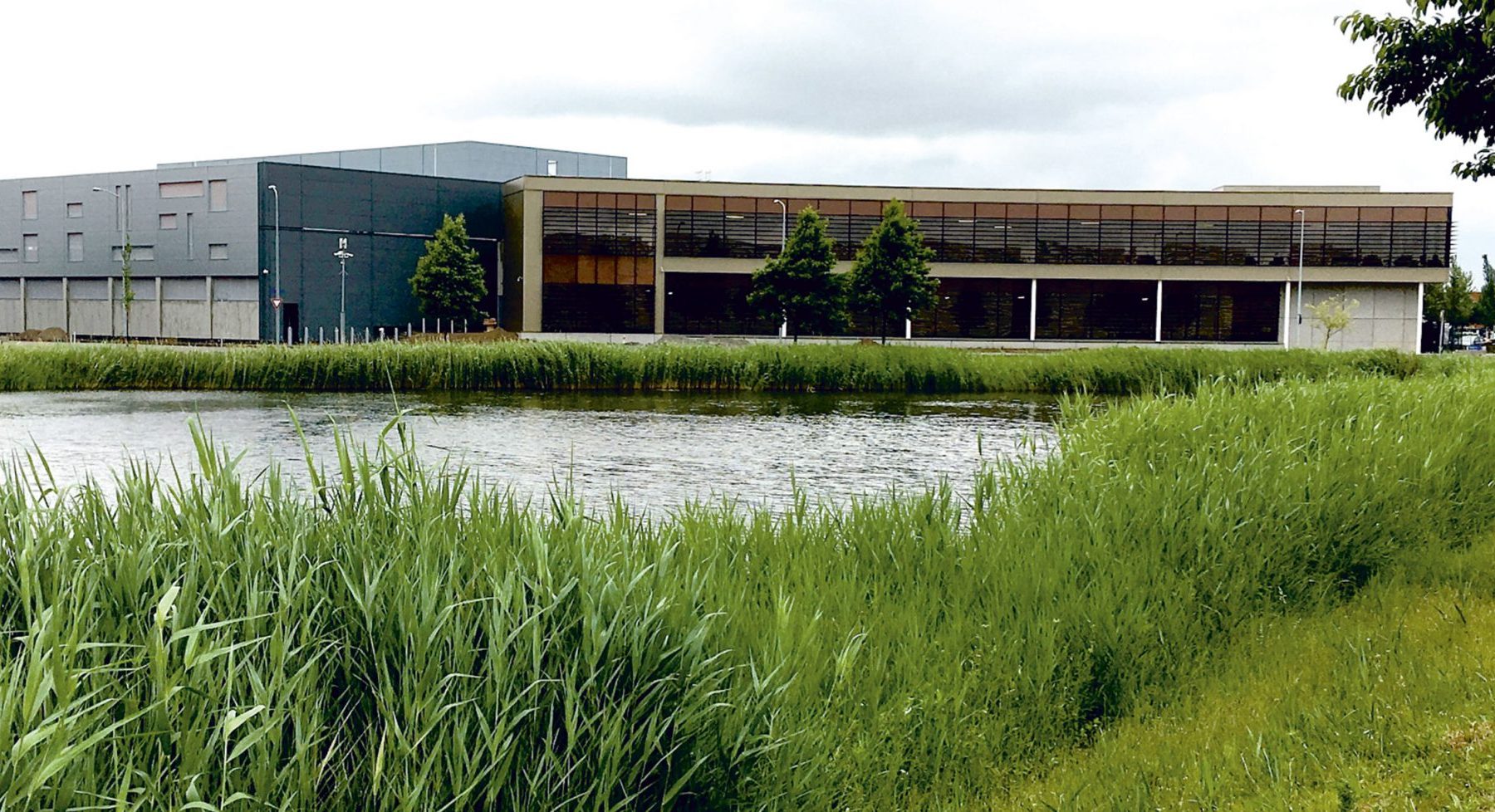

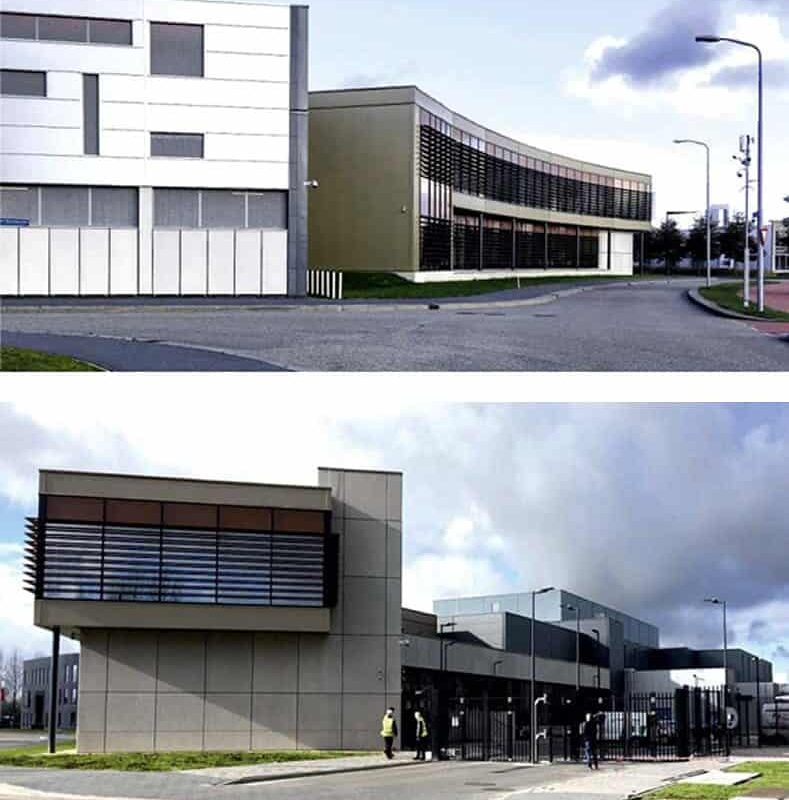

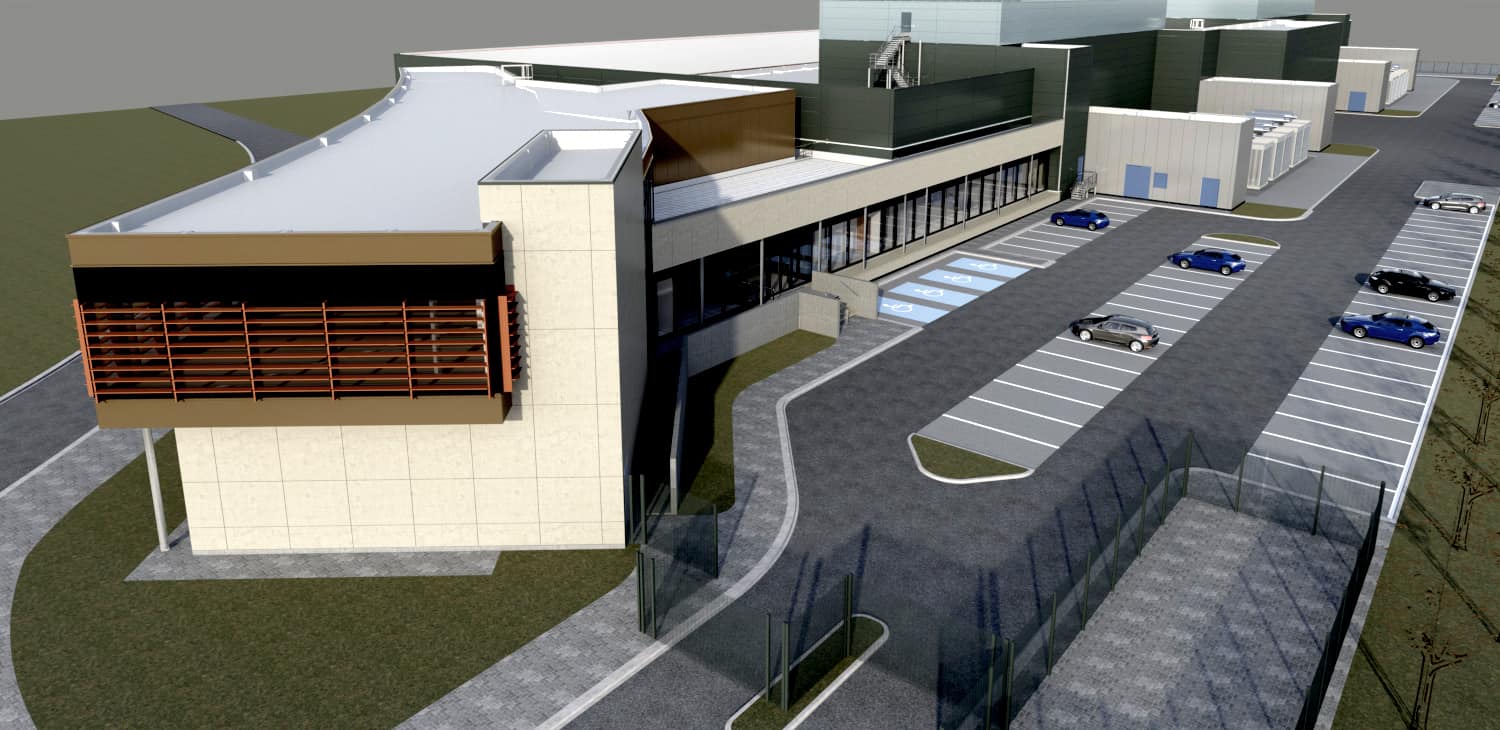

Junto con la sala de datos, el encargo requería el diseño de una oficina de alto nivel, de aproximadamente 2.260 m². La propuesta contempla un bloque de oficinas, concebido a escala humana, con la capacidad de ser transparente y abierto, planificado como la fachada principal orientada hacia el paisaje abierto del parque y su gran lago. El edificio diseñado alinea su fachada con el límite curvado, dejando una franja ajardinada entre ambos, y consiste en un volumen acristalado de dos plantas de altura, que aprovecha al máximo las vistas tanto desde como hacia el edificio. La forma orgánica y la relación con el emplazamiento se reflejan en la elección de colores y materiales.
Este bloque actúa como un amortiguador entre el espacio público y el centro de datos, que se encuentra detrás.
El centro de datos De President fue diseñado utilizando las últimas herramientas BIM. La propuesta se elaboró trabajando estrechamente con los ingenieros estructurales, mecánicos y eléctricos, el cliente y los planificadores, y se desarrolló en colaboración con la empresa constructora para asegurar que se entregara un edificio eficiente, preciso y puntual.
El desarrollo del centro de datos de Digital en el emplazamiento de De President tuvo resultados tan positivos que el Cliente adquirió el terreno adyacente, y studioNWA, junto con sus socios de diseño, fue instruido para diseñar un segundo edificio con 6 salas de datos, tras el exitoso diseño del edificio ya finalizado.

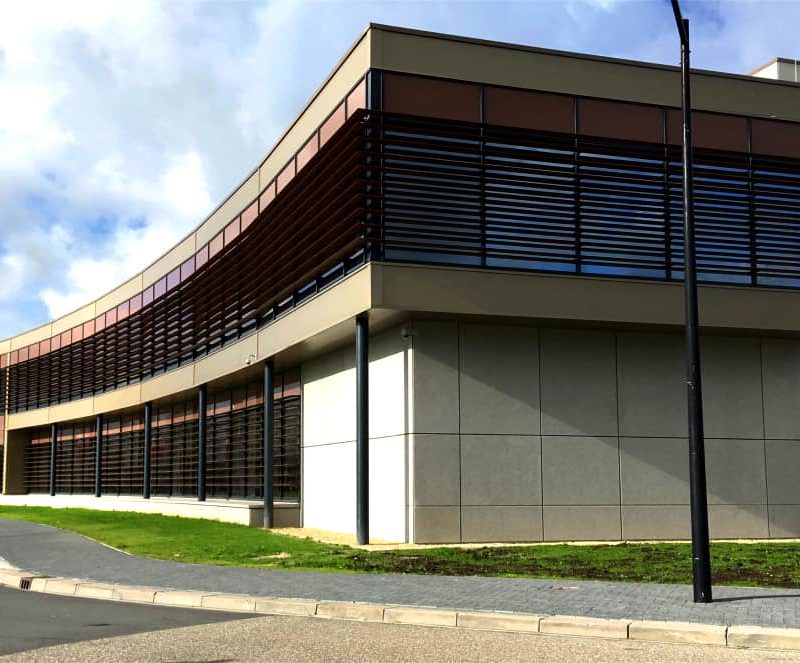

La proporción de acristalamiento y los dispositivos de protección solar, diseñados según la orientación solar, aseguran que la fachada del edificio sea más resistente a las ganancias y pérdidas térmicas excesivas.
